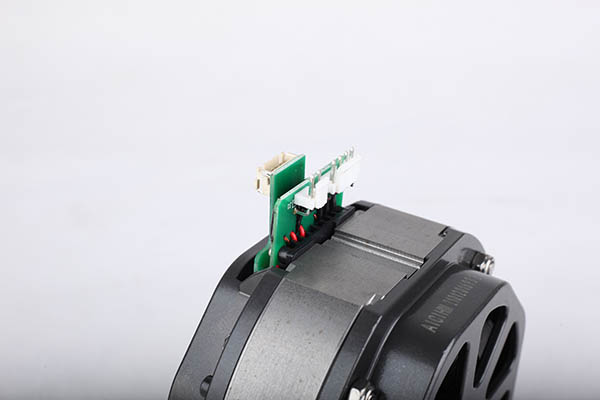

Aşpêjê metbexê pijandinê robotê makîneya pijandinê ya ku motora bêhêzbûnê vediguhezîne Wêne ya Taybet

Aşpêjê metbexê makîneya pijandinê ya robotan a pijandinê motora bêhêziyê vediguhezîne

Kurte Danasîn:

800W motora bêdijberiya guhêrbar û ajokar 35000 rpm leza mîkserê motora amûra malê

1. Karbidestiya pergalê ya bilind: Di nav rêza rêziknameya bileziya wê ya berfireh de, karbidestiya giştî bi kêmî ve 10% ji pergalên rêziknameya bilez a din bilindtir e, û karbidestiya bilind di leza nizm û barkirina ne-nirxandî de diyartir e.

2. Rêzkirina leza fireh, xebata demdirêj bi leza nizm: Ew dikare demek dirêj di bin barkirinê de di rêza ji sifir heya leza herî zêde de bixebite, û bilindbûna germahiya motor û kontrolker ji ya nirxandî kêmtir e. dawetkirin.

3. Çorka destpêkî ya bilind, herika destpêkî ya kêm: dema ku torque destpêk digihîje %150 torque ya binavkirî, dema destpêkirinê tenê 30% ji herika binavkirî ye.

E-nameyê ji me re bişînin

Detail Product

Tags Product

Parametreyên Motor

Voltage Operating	DC300V
Rêjeya niha	2,8±10% A
Niha herî zêde	5.4A
Voltaja destpêkê	DC23V~25V
hêza nirxandin	700±10% W
speed Rated	35000±10% RPM
Hêza bêkar	<100W
hejmara polên	2
torque	0.2NM
bandorkerî	80%±10%
commutation	Axial CW
deng	96dB MAX, <30cm
pîvan	1.68 Kg
bîlye	2 bearings
kontrol	Sensor Hall
Lêkirin	flange mount

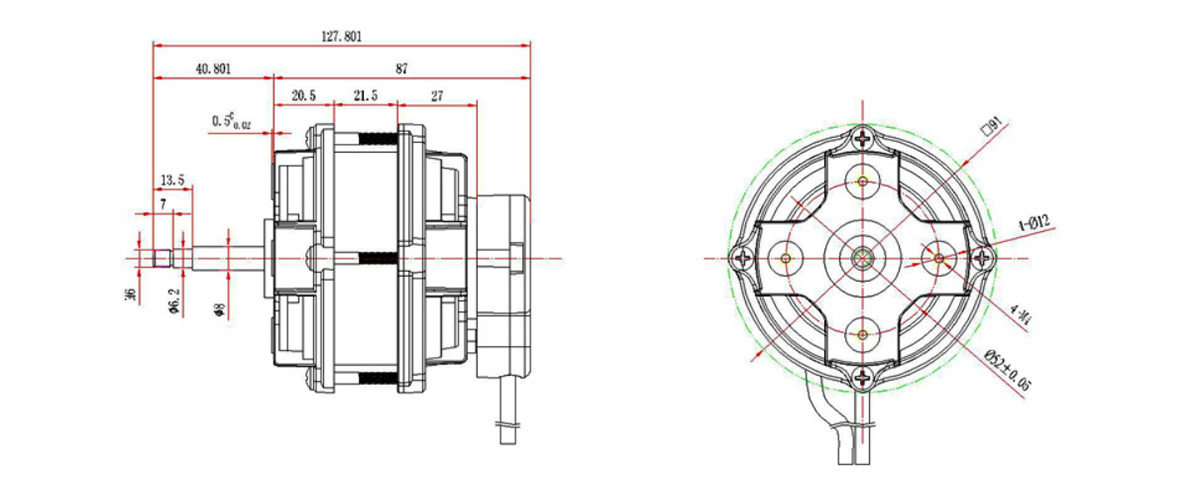

Structure Motor

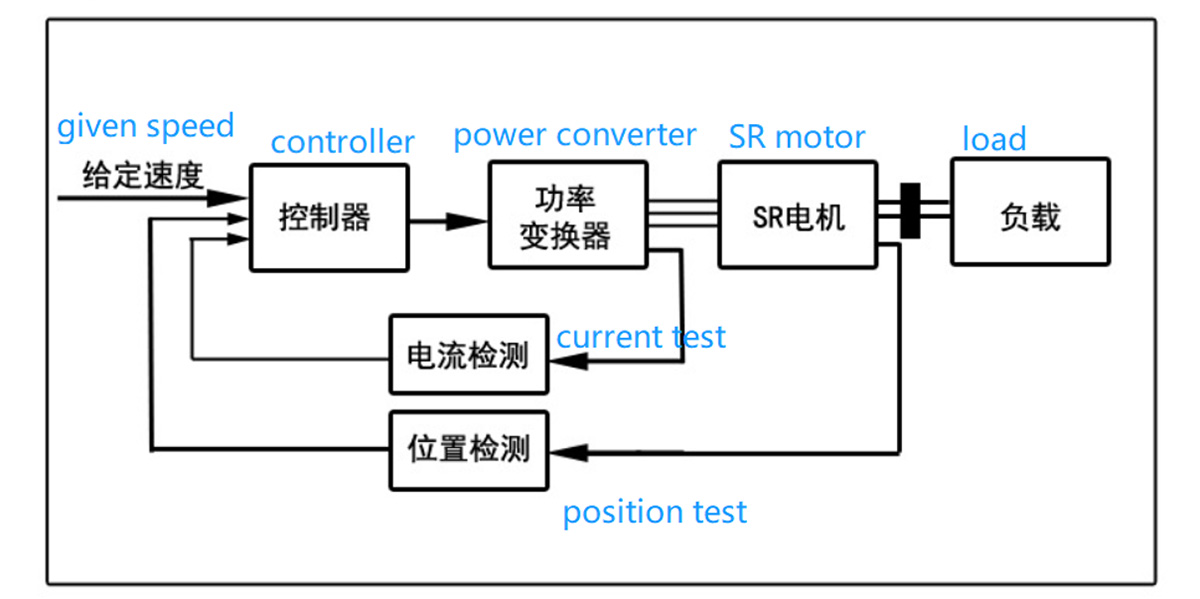

1. Pêkhatina pergala ajotina motorê ya guhezbar a veguhêz
Pergala ajotina motora veguheztina veguheztinê (SRD) bi gelemperî ji motora veguheztina guhezbar, veguherînerê hêzê, kontrolker û dedektorê pêk tê.

2.Motora bêhêziya guhezbar
Motorên SR dikarin di nav strukturên yek-qonazî, du-qonaxî, sê-qonaxê, çar-qonaxê û pir-qonaxê de bi hejmarên qonaxên cihêreng werin sêwirandin, û li her polê strukturek yek-diran û her stûnek pir-diran, hewaya axial hene. gap, valahiya hewayê radial û valahiya hewayê ya axial.Avahiyek valahiya hewayê ya hîbrîd a radial, strukturek rotorê hundurîn û rotorê derveyî, motorên SR yên li jêr sê-qonaxê bi gelemperî xwedan kapasîteya xwe-destpêkirinê ne.Hejmarek mezin ji qonaxan ji bo kêmkirina guheztina torque sûdmend e, lê ew dibe sedema avahiyek tevlihev, gelek amûrên guheztina sereke û lêçûnek zêde.Heya nuha, avahiya du-qonaxa 6 / 4-pol û çar-qonaxa 8 / 6-asta avahiya bi berfirehî têne bikar anîn.

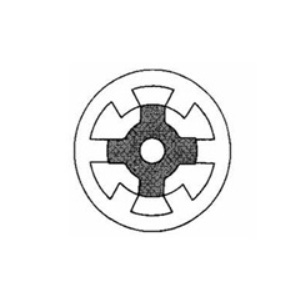

Avahiya birêkûpêk 3-qonaxa
6/4 motora polar SR

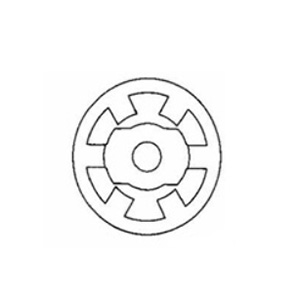

3-qonaxa 6/2
motora SR ya polar

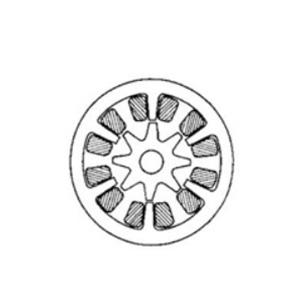

3-qonaxa 6/8
motora SR ya polar

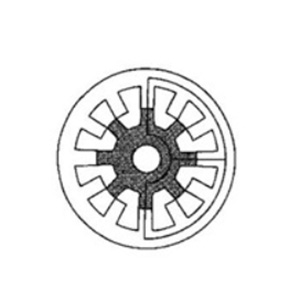

3-qonaxa 12/8
motora SR ya polar

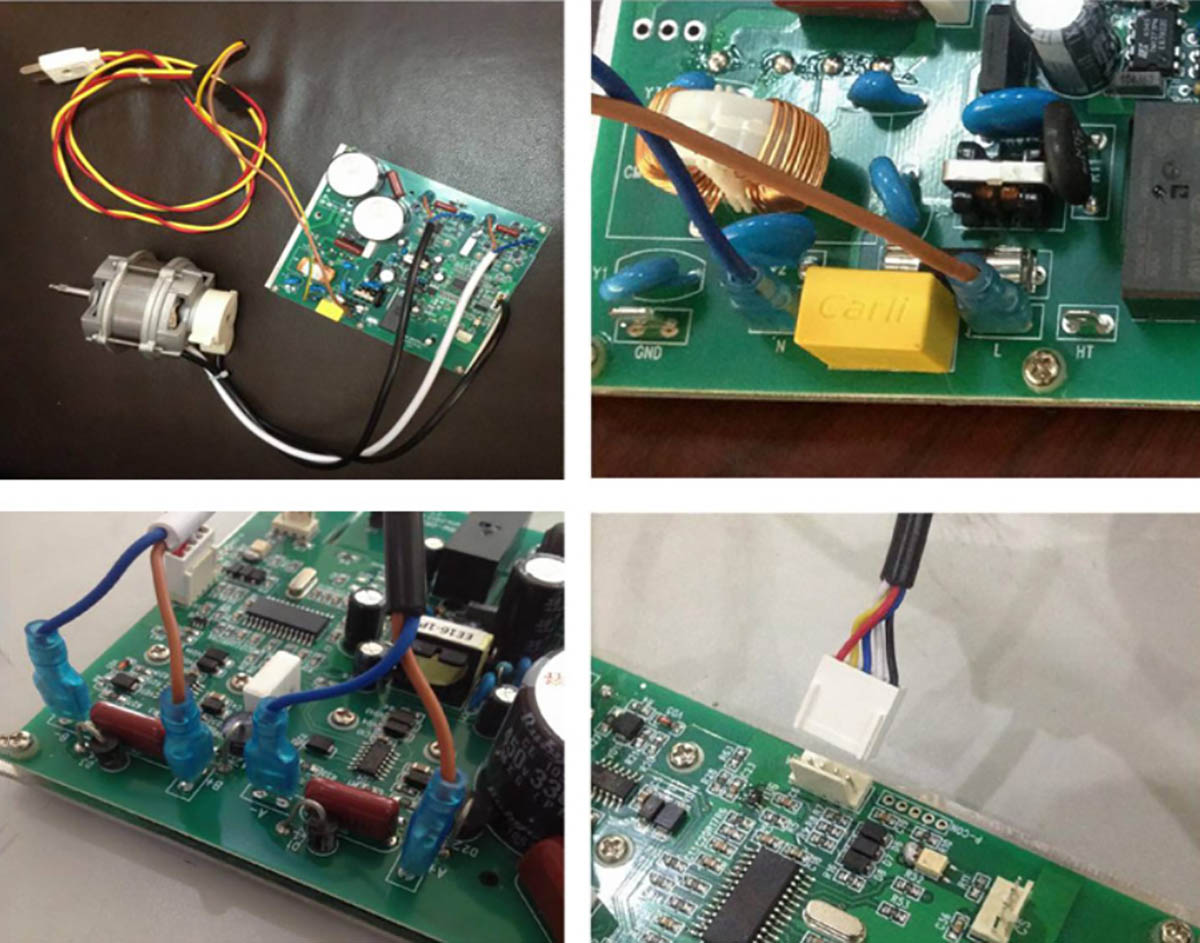

3. Diagrama têlkirina laşî ya motor û ajokar

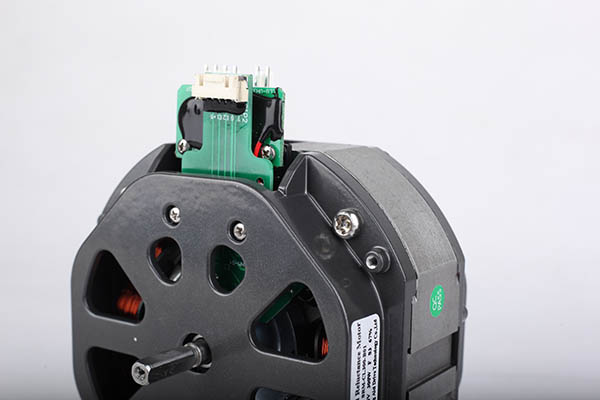

Wêne Hilberê

Têlên qonaxa motorê

Reş (Kehweyî /A+ Şîn /A-), Spî (Kehweyî /A+ Şîn /A-), dirêjahiya têlê L=380 ± 50mm
Têlên salonê:
Sor (+5V), reş (GND), zer (SA), şîn (SB), spî (SC), dirêjahiya xetê L= dirêjahiya xetê L=380 ± 50mm
Hilanîn: 5 ℃ ~ 40 ℃, şilbûn <90%
Dersa însulasyonê: F
Kulîlka bêşikest 3 hûrdem di 130% voltaja binavkirî de dizivire.
Jiyana xebatê: 2000 demjimêr di bin şert û mercên xebatê yên normal de.
Dema ku motor dixebitîne divê cîhê axial ji 0,02 mm kêmtir be.

Taybetmendiyên motorê

1.Karbidestiya pergalê ya bilind: Di nav rêza rêziknameya bileziya wê ya berfireh de, karbidestiya giştî bi kêmî ve 10% ji pergalên rêziknameya bilez a din bilindtir e, û karîgeriya bilind di leza nizm û barkirina ne-nirxandî de diyartir e.
2.Rêzeya berfireh a rêziknameya bilez, xebata dirêj-dirêj bi leza nizm: Ew dikare demek dirêj di bin barkirinê de di nav rêza ji sifir heya leza herî zêde de bixebite, û bilindbûna germahiya motor û kontrolker ji ya barkirina binavkirî kêmtir e.
3.Geroka destpêkî ya bilind, herika destpêkek kêm: gava ku torka destpêk digihîje %150ê torka binavkirî, herika destpêk tenê %30ê herika binavkirî ye.
4. Ew dikare gelek caran dest pê bike û bisekine, û di navbera zivirandina pêş û berevajî de biguhezîne: ew dikare pir caran dest pê bike û bisekine, û pir caran di navbera zivirandina pêş û paş de biguhere.Dema ku yekîneyek firnê hebe û hêza firnê hewcedariya demê pêk tîne, veguheztina destpêk-rawestan û pêş-berepaş dikare di saetê de zêdetirî 1,000 carî bigihîje.
5. Kapasîteya bargiraniya bihêz: gava ku bar ji bo demek kurt ji barkirina binavkirî pir mezintir be, leza wê dakeve, hêza hilberîna herî zêde dê were domandin, û dê fenomenek zêde tune be.Dema ku bar vedigere rewşa normal, lez vedigere leza destnîşankirî.
6.Hêz û pêbaweriya mekanîkî ji celebên din ên motoran bilindtir e.Rotor xwedan magnetên daîmî nîne û dikare bilindbûna germahiya destûrdar hebe.
