Motora birêkûpêk a miniature ya rêza PX

Kurte Danasîn:

J-SZ(ZYT)-PX motorên DC yên miniature yên rêza J-SZ (ZYT)-PX bi rêzê ji motorên DC yên rêza SZ(ZYT) û kêmkerên gerstêrk ên rastîn ên asayî yên celebê PX pêk tên, û bi dabînkirina hêzê ve, ku dikarin rêziknameya leza bê gav bi cih bînin, têne saz kirin.Rêzeya verastkirinê ya berfireh, mezinahiya piçûk, giraniya sivik, karbidestiya bilind, avahiyek tevlihev, torka hilberîna mezin, bi berfirehî di ajokarên ku hewceyê leza nizm, torque bilind, û rêziknameya leza bê gav hewce dike de têne bikar anîn.Leza bêdawî ya guhêrbar.


Detail Product

Tags Product

Têgihiştinî

J-SZ(ZYT)-PX motorên DC yên miniature yên rêza J-SZ (ZYT)-PX bi rêzê ji motorên DC yên rêza SZ(ZYT) û kêmkerên gerstêrk ên rastîn ên asayî yên celebê PX pêk tên, û bi dabînkirina hêzê ve, ku dikarin rêziknameya leza bê gav bi cih bînin, têne saz kirin.Rêzeya verastkirinê ya berfireh, mezinahiya piçûk, giraniya sivik, karbidestiya bilind, avahiyek tevlihev, torka hilberîna mezin, bi berfirehî di ajokarên ku hewceyê leza nizm, torque bilind, û rêziknameya leza bê gav hewce dike de têne bikar anîn.Leza bêdawî ya guhêrbar.
Kêmkerê gerestêrka rêza PX dikare rasterast bi motorên AC, motorên gav û motorên din ve were girêdan.
Rêzeya PX di heman demê de dikare rasterast bi kêmkera kelûmêla kurmî û kêmkera pinwheel cycloidal ve were girêdan da ku kêmkerên bi rêjeyên leza cihêreng an rêjeyên leza mezin ava bikin.

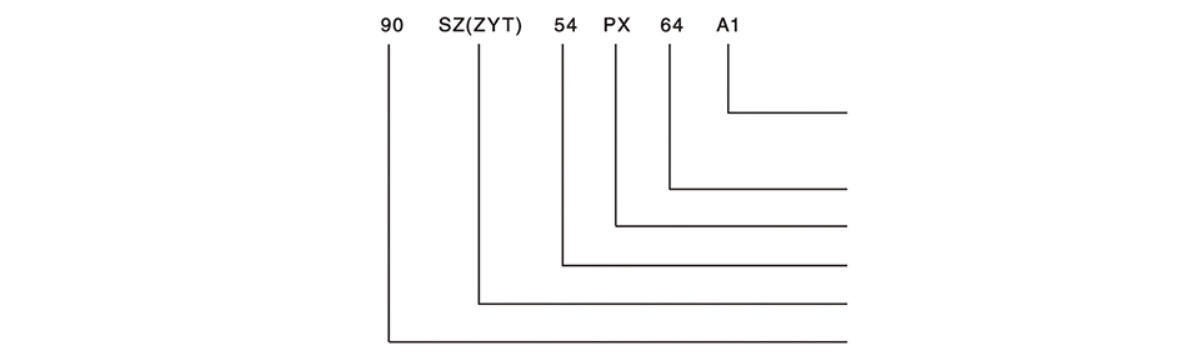

Reducer Model Instruction

Model Motor

Model Motor

A1- forma sazkirinê: A1 sazkirina lingê ye, A3 sazkirina flangeyê ye, B5 sazkirina flangeya dor e
64 -Rêjeya kêmkirinê: 1:64
PX - Kêmkera Gerstêrk a Rastî ya Asayî
54 - Koda pîvana performansa motorê
SZ (ZYT) - Motora Servo ya DC (Motora DC ya Magneta Daîmî)
90 - Hejmara bingeha motorê: Dirêjahiya derveyî 90mm destnîşan dike

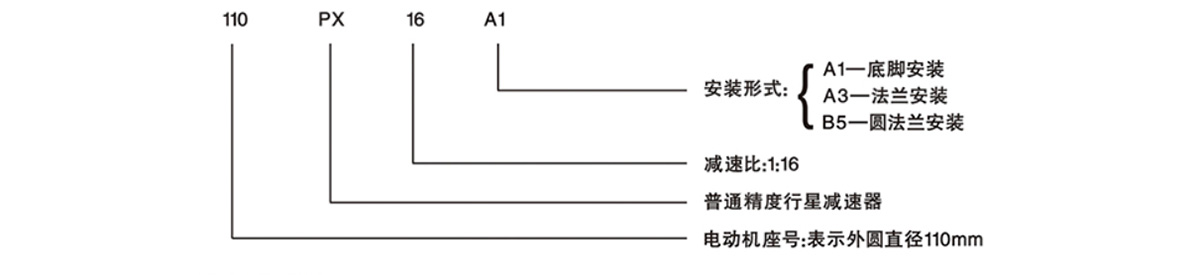

Modela Reducer

Modela Reducer

A1- forma sazkirinê: A1 sazkirina lingê ye, A3 sazkirina flangeyê ye, B5 sazkirina flangeya dor e
16 - Rêjeya kêmkirinê: 1:64
PX - Kêmkera Gerstêrk a Rastî ya Asayî
110 - Hejmara bingeha motorê: Dirêjahiya derveyî 90 mm destnîşan dike

Daneyên teknîkî yên motora elektrîkê

Lez (r/min) Tork (mN.m) Cins Erk Leza binavkirî (r/min) Lêkirin Voltaja binavkirî Rêjeya kêm bikin Remarks
750 260 55ZYT 29 3000 A3 24V:55ZYT51 27V:55ZYT52 48V:55ZYT53 110V:55ZYT54 4
187.5 740 16
47 21200 64
12 5900 256
500 390 6
83 1660 36
14 7180 216
750 450 70ZYT01 50 30000 24   4
70ZYT02 27
70ZYT03 48
70ZYT04 110
1500 380 70ZYT05 85 6000 24   4
70ZYT06 27
70ZYT07 48
70ZYT08 110
750 630 70ZYT51 70 3000 24   4
70ZYT52 27
70ZYT53 48
70ZYT54 110
1500 540 70ZYT55 120 6000 24   4
70ZYT56 27
70ZYT57 48
70ZYT58 110
187.5 1270 70ZYT01 50 3000 24   16
70ZYT02 27
70ZYT03 48
70ZYT04 110
187.5 1780 70ZYT51 70 3000 24   16
70ZYT52 27
70ZYT53 48
70ZYT54 110
47 3670 70ZYT01 50 3000 24   64
70ZYT02 27
70ZYT03 48
70ZYT04 110
750 360 70SZ01 40 3000 24 24 4
70SZ02 27 27
70SZ03 48 48
70SZ04 110 110

Rêjeya leza giştî ya rêza PS
Asta 1: 4, 6
Duyemîn: 16, 24, 36
Asta 3: 64, 96, 144, 216
Asta 4: 256\384\576\864\1296

Rêjeya leza ne-standard 90PX series
Asta 1: 3
Asta 2: 9, 12, 18
Asta 3: 27 , 48 , 54 , 72 , 108
Asta 4: 81 , 162 , 192 , 288 , 324 , 432 , 648

Rêjeya leza ne-standard a rêza 110PX
Asta 1: 5
Asta 2: 20, 25, 30
Asta 3: 80 , 100 , 120 , 125 , 150 , 180
Asta 4: 320 , 400 , 480 , 500 , 600 , 625 , 720 , 750 , 900 , 1080

Kêmkerên ne-standard ên wekî rêjeya leza taybetî, leza, mezinahiya sazkirinê, hwd. dikarin werin sêwirandin

Mînaka Hilbijartinê
Bikarhêner dikare hêz û modela kêmkerê li gorî pergala xebatê ya rastîn û cewherê barkirinê bi rêkûpêk bi naverokên jêrîn hilbijêrin.
1.Li gorî torque barkirinê û leza hilberînê ya kêmker, hêza hewce dikare bi formula jêrîn were hesibandin: P=T n/kh
Di formulê de: P- Hêza derketinê WT - torqa barkirinê Nm, li gorî pelgeya daneyên teknîkî n- leza derketinê r/min hilbijêrin
K- domdar a barkirinê 9560 η - karîgeriya veguheztinê, ji tabloya jêrîn hatî hilbijartin

Rêjeya Veguhestinê

Rêjeya veguhestinê (i) 4(6) 16(36) 64(216) 256(1296)
η 0.76 0.72 0.68 0.65

2.Rêvebirê motorê dikare were hilbijartin da ku guheztina leza bêgav a kêmker ji O berbi leza binavkirî fêm bike.
3. Li gorî pergala xebatê ya rastîn û cewherê barkirinê, rêjeya karûbar dikare bi referansa tabloya karûbarê karûbarê were hilbijartin.Piştî hesabkirinê, hêza pêdivî ya kêmker dikare were destnîşankirin, û li gorî leza hilberîna pêwîst, modela kêmker dikare bi referansa tabloya daneyên teknîkî were hilbijartin.

Sheet Indeksa Xebatê

Dema Karê Rojane Asta barkirinê
Average steady Medium jîndar Bi bandorek giran
12 1 1.25 1.75
24 1.25 1.50 2

Mînakî: heke bar hemwext û aram be, hêza binavkirî ya motorê ya pêwîst 40W e, voltaja binavkirî 110V e, rêjeya leza derketinê 4 e, û dema xebatê rojane 12h e, wê hingê 40W tê hilbijartin.Ger xwezaya barkirinê lerizîna nerm be:
Paşê: a.Ji bo ku rêzika karûbarê wekî 1.25 hilbijêrin, serî li tabloya rêjeya karûbarê bidin.Hêza pêwîst W=40W*1.25=50W
b.Ji bo J70SZ54P*4 vebijarkî pelgeya daneyên teknîkî kontrol bikin

70PX flange ber

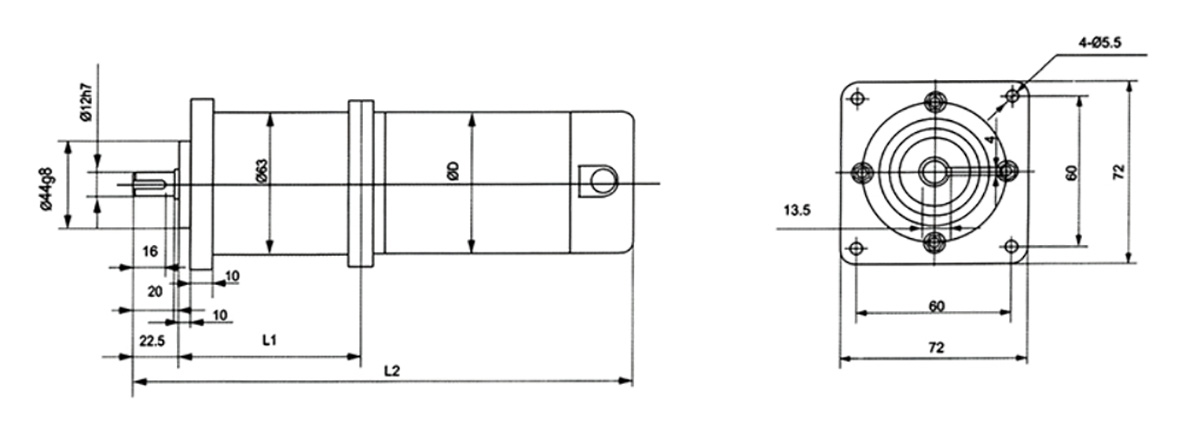

70PX flange pêşiyê'

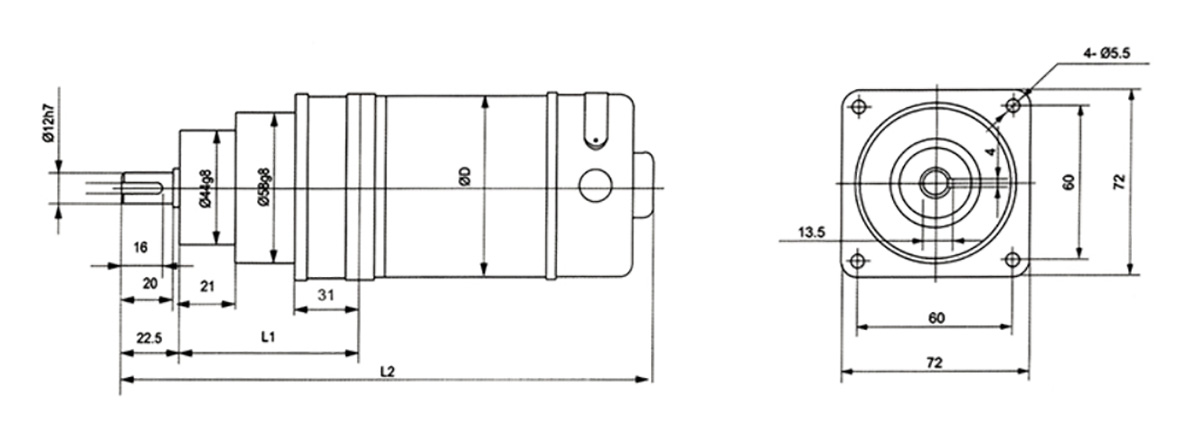

70PX flange paş

70PX flange paş
