Struktura motora forklifta elektrîkê ji ya forklifta şewitandina hundurîn hêsan e.Wêneyê motora forklifta elektrîkê ya giran balansa 1DC celeb 1t nîşan dide.
Avakirina bingehîn a motorek barkêşê ya elektrîkê ji hêmanên jêrîn pêk tê:
1.Yekîneya hêzê: pakêta pîlê.Voltajên pîlê standard 24, 30, 48, û 72V in.
2.Çarçove: çarçoweya forkliftê ye, bi pola û pola hatiye weldankirin.Hema hema hemî beşên forkliftê li ser çarçovê têne danîn.Di dema xebatê de ew di bin barên cûrbecûr de ye, ji ber vê yekê divê ew xwedî hêz û hişkiya têr be.
3. Veguhastin: Hêza motorê ji çerxa ajotinê ya forkliftê re tê veguheztin.
4. Pergala rêvekirinê: rêberiya ajotinê ya forkliftê kontrol bikin.
5. Pergala firnê: ajotina forkliftê hêdî bike û bisekine.
6. Pergala motor û elektrîkê: Pergala elektrîkê motorê bi hêmanên cihêreng kontrol dike da ku bigihîje destpêk, rawestîn, vegerandin û rêziknameya bilez a forklift, û motora pompeya neftê an zexta hîdrolîk.

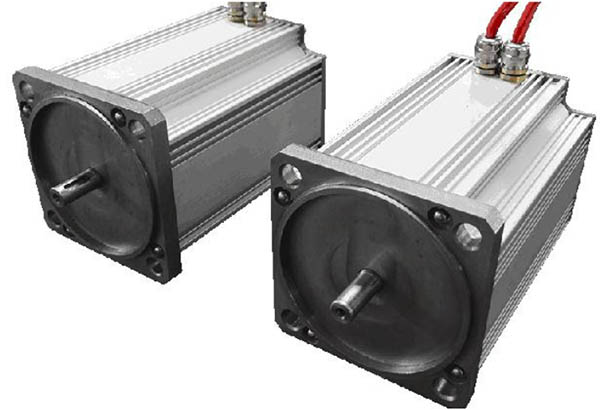

XINDADC MOTOR KATALOG | ||
Hêza nirxandin | jimara heyber | Wêneya hilberê |

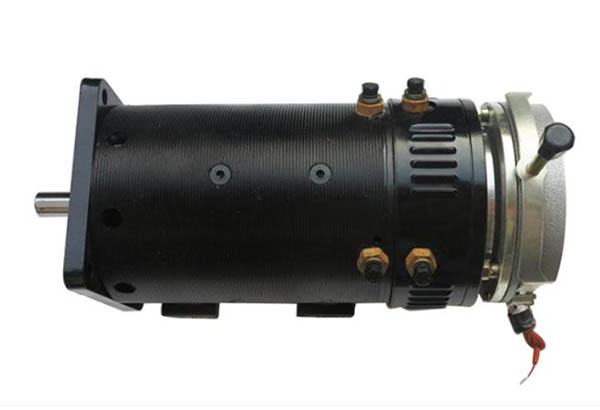

| Electric Forklift Vehicle Motor | |
| Motora Elektrîkê ya DC Traction |
|
7KW | Motora Elektrîkê ya DC Traction Model 242ZDC 242ZD706H15 |
|
5KW | DC Traction Electric Motor Model 192ZDC 192ZD525H9 |
|
4KW | Motora Elektrîkî ya DC Traction Model 170ZDC 170ZD402H2A3 |
|

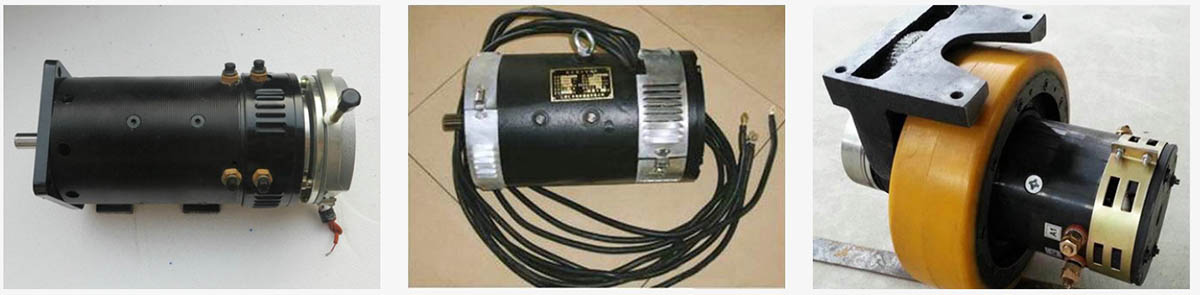

| DC MOTOR ji bo Wesayîta Elektrîkî |
|
| Electric Forklift Electric Motor |
|
| Electric Forklift Electric Motor |
XINDA DC Series Specification Sheet Motor | ||||||||
Hêza binavkirî (KW) | 3 | 4 | 4.5 | 5 | 6 | 7 | 7.5 | 10 |
Voltaja Pîlê (VDC) | 48/60/72 | 72 | 96/144 | |||||
Pir zêde barkirin | 2.5 | |||||||
Niha binirxîne (A) | 73/58.4/48.7 | 96.8/77.5/64.5 | 109/87.2/72.7 | 118/94.7/78.9 | 138.9/111/92.5 | 108 | 116 | 116/77 |
Torque nirxdarkirî (NM) | 10.2 | 13.6 | 15.3 | 17 | 20.5 | 23.9 | 25.6 | 34 |
Leza binavkirî (RPM) | 2800 | |||||||
Leza herî bilind (RPM) | 4500 | |||||||
Pergala Xebatê | S2:60min | |||||||
Asta Insulasyonê | H | |||||||
Cooling Method | sarbûna xwezayî / sarbûna hewayê | |||||||
Karîbûn (100% LOAD) | 85 | 86 | 86 | 88 | 88 | 88 | 90 | 90 |
Asta parastinê | IP23 (IP44) | |||||||
Bikaranînî | rêwîyên kêm-leza / wesayîta lojîstîk / wesayîta golfê / wesayîta gerîdeyê / wesayîta polîs / kamyon / wesayîtek stewr, hwd. |
